4/4 ตัวรับส่งสัญญาณ Full Ethernet KSZ9031RNXIA ชิปวงจรรวม 48-QFN

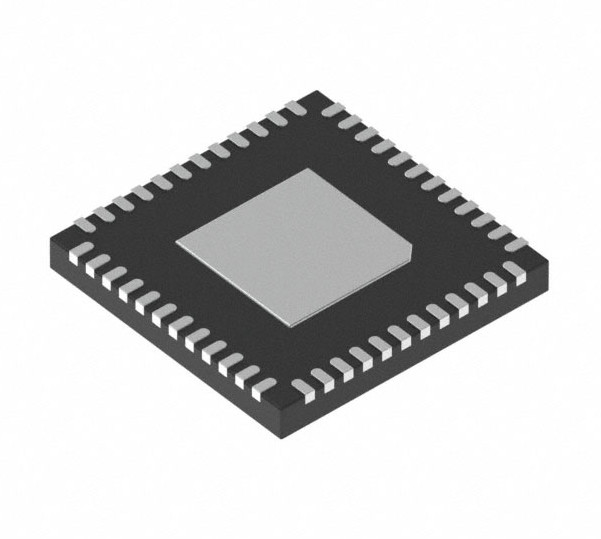

KSZ9031RNXIA 4/4 ตัวรับส่งสัญญาณ Full Ethernet 48-QFN (7x7) Surface Mount

คำอธิบายทั่วไป

KSZ9031RNX เป็นตัวรับส่งข้อมูลทางกายภาพแบบอีเทอร์เน็ตความเร็วสามระดับ (10BASE-T / 100BASE-TX / 1000BASE-T) สำหรับการรับส่งและรับข้อมูลบนสายคู่บิดเกลียว (UTP) มาตรฐาน CAT-5 ที่ไม่มีการหุ้มฉนวนKSZ9031RNX มีอินเทอร์เฟซที่ลดขนาด Gigabit Media Independent (RGMII) สำหรับการเชื่อมต่อโดยตรงกับ RGMII MACs ในโปรเซสเซอร์ Gigabit Ethernet และสวิตช์สำหรับการถ่ายโอนข้อมูลที่ 10/100/1000 MbpsKSZ9031RNX ลดต้นทุนของบอร์ดและทำให้โครงร่างบอร์ดง่ายขึ้นโดยใช้ตัวต้านทานการสิ้นสุดบนชิปสำหรับคู่ดิฟเฟอเรนเชียลสี่คู่ และโดยการรวมคอนโทรลเลอร์ LDO เพื่อขับเคลื่อน MOSFET ต้นทุนต่ำเพื่อจ่ายกระแสไฟ 1.2V coreKSZ9031RNX นำเสนอคุณสมบัติการวินิจฉัยเพื่ออำนวยความสะดวกในการเรียกใช้งานระบบและการดีบักในการทดสอบการผลิตและการปรับใช้ผลิตภัณฑ์การสนับสนุน Parametric NAND tree ช่วยให้สามารถตรวจจับข้อผิดพลาดระหว่าง KSZ9031 I/O และบอร์ดได้การวินิจฉัยสายเคเบิลที่ใช้ LinkMD® TDR ระบุสายเคเบิลทองแดงที่ผิดพลาดฟังก์ชันลูปแบ็คแบบรีโมตและแบบโลคัลจะตรวจสอบเส้นทางข้อมูลอะนาล็อกและดิจิทัลKSZ9031RNX มาตรฐานมีจำหน่ายในแพ็คเกจ QFN ไร้สารตะกั่ว 48 พิน และชิ้นส่วนยานยนต์ที่ผ่านการรับรอง AEC-Q100 KSZ9031RNXUA/UB และ KSZ9031RNXVA/VB วางจำหน่ายในแพ็คเกจ VQFN (แบบเปียก) ไร้สารตะกั่ว 48 พิน

คุณสมบัติ

• ตัวรับส่งสัญญาณอีเทอร์เน็ตชิปเดียว 10/100/1000 Mbps เหมาะสำหรับแอปพลิเคชัน IEEE 802.3

• การจับเวลา RGMII รองรับการหน่วงเวลาบนชิปตาม RGMII เวอร์ชัน 2.0 พร้อมตัวเลือกการเขียนโปรแกรมสำหรับการหน่วงเวลาภายนอก และการปรับและแก้ไขเส้นทางการจับเวลา TX และ RX

• RGMII พร้อม I/O ทน 3.3V/2.5V/1.8V

• การเจรจาอัตโนมัติเพื่อเลือกความเร็วการเชื่อมต่อสูงสุด (10/100/1000 Mbps) และดูเพล็กซ์ (ครึ่ง/เต็ม) โดยอัตโนมัติ

• ตัวต้านทานการสิ้นสุดบนชิปสำหรับคู่ที่แตกต่างกัน

• คอนโทรลเลอร์ LDO บนชิปเพื่อรองรับการจ่ายไฟ 3.3V เดี่ยว – ต้องใช้ FET ภายนอกเพียงตัวเดียวเพื่อสร้าง 1.2V สำหรับคอร์

• Jumbo Frame รองรับสูงสุด 16 KB

• เอาต์พุตนาฬิกาอ้างอิง 125 MHz

• โหมดตรวจจับพลังงานเมื่อปิดเครื่องเพื่อลดการใช้พลังงานเมื่อไม่ได้ต่อสายเคเบิล

• รองรับ Wake-On-LAN (WOL) พร้อมการตรวจจับแพ็คเก็ตแบบกำหนดเองที่มีประสิทธิภาพ

• เอาต์พุต LED ที่ตั้งโปรแกรมได้สำหรับลิงค์ กิจกรรม และความเร็ว

• การแก้ไข Wander พื้นฐาน

• การวินิจฉัยสายเคเบิลที่ใช้ LinkMD TDR เพื่อระบุสายเคเบิลทองแดงที่ผิดพลาด

• รองรับ Parametric NAND Tree เพื่อตรวจหาข้อผิดพลาดระหว่าง Chip I/O และบอร์ด

• โหมดวนกลับสำหรับการวินิจฉัย

• ครอสโอเวอร์ MDI/MDI-X อัตโนมัติเพื่อตรวจจับและแก้ไขการสลับคู่ที่ความเร็วการทำงานทั้งหมด

• ตรวจหาและแก้ไขคู่ Swaps คู่ Skew และคู่ขั้วโดยอัตโนมัติ

• อินเทอร์เฟซการจัดการ MDC/MDIO สำหรับการกำหนดค่า PHY Register

• ตัวเลือกพินขัดจังหวะ

• โหมดปิดเครื่องและโหมดประหยัดพลังงาน

• แรงดันไฟฟ้าที่ใช้งาน - คอร์ (DVDDL, AVDDL, AVDDL_PLL): 1.2V (ภายนอก FET หรือตัวควบคุม) - VDD I/O (DVDDH): 3.3V, 2.5V หรือ 1.8V - ตัวรับส่งสัญญาณ (AVDDH): 3.3V หรือ 2.5V (ชั่วคราวเชิงพาณิชย์)

• AEC-Q100 Grade 3 (KSZ9031RNXUA/UB) และ Grade 2 (KSZ9031RNXVA/VB) ผ่านการรับรองสำหรับการใช้งานด้านยานยนต์

• แพ็คเกจ QFN 48 พิน (7 มม. × 7 มม.)

แอปพลิเคชันเป้าหมาย

• เครื่องพิมพ์เลเซอร์/เครือข่าย

• ที่เก็บข้อมูลบนเครือข่าย (NAS)

• เซิร์ฟเวอร์เครือข่าย

• Gigabit LAN บนเมนบอร์ด (GLOM)

• บรอดแบนด์เกตเวย์

• เราเตอร์ Gigabit SOHO/SMB

• ไอพีทีวี

• กล่องรับสัญญาณไอพี

• เกมคอนโซล

• Triple-Play (ข้อมูล, เสียง, วิดีโอ) Media Center

• การควบคุมอุตสาหกรรม

• เครือข่ายยานยนต์ในรถยนต์
