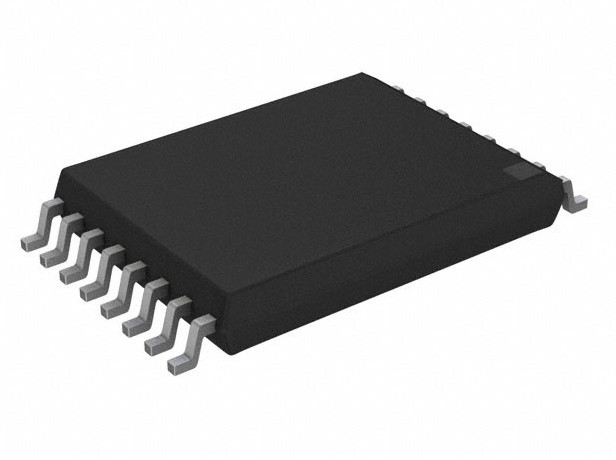

ISO7842FDWWR วงจรแยกดิจิตอลทั่วไป 5700Vrms 100Mbps วงจรแยกดิจิตอล

ISO7842FDWWR ดิจิตอลไอโซเลเตอร์เอนกประสงค์ 5700Vrms 4 แชนเนล 100Mbps 100kV/ΜS

คุณสมบัติ

• อัตราการส่งสัญญาณ: สูงสุด 100 Mbps

• ช่วงการจ่ายไฟกว้าง: 2.25 V ถึง 5.5 V

• การแปลระดับ 2.25-V ถึง 5.5-V

• ช่วงอุณหภูมิกว้าง: –55°C ถึง +125°C

• การใช้พลังงานต่ำ โดยทั่วไป 1.7 mA ต่อช่องสัญญาณที่ 1 Mbps

• ความล่าช้าในการแพร่กระจายต่ำ: 11 ns โดยทั่วไป (วัสดุ 5-V)

• CMTI ชั้นนำของอุตสาหกรรม (ต่ำสุด): ±100 kV/μs

• ความเข้ากันได้ทางแม่เหล็กไฟฟ้าที่แข็งแกร่ง (EMC)

• ระดับระบบ ESD, EFT และ Surge Immunity

• ปล่อยมลพิษต่ำ

• อายุการใช้งานของสิ่งกีดขวางการแยก: >40 ปี

• แพ็คเกจ SOIC-16 ตัวเครื่องกว้างและตัวเลือกแพ็คเกจ SOIC-16 ตัวเครื่องกว้างพิเศษ

• การอนุมัติด้านความปลอดภัยและกฎข้อบังคับ:

– 8000-VPK Reinforced Isolation ต่อ DIN V VDE V 0884-10 (VDE V 0884-10):2006-12

– การแยก 5.7-kVRMS เป็นเวลา 1 นาทีต่อ UL 1577

– ประกาศการยอมรับส่วนประกอบ CSA 5A, IEC 60950-1 และ IEC 60601-1 End Equipment Standards

– การรับรอง CQC ตาม GB4943.1-2011

– ใบรับรอง TUV ตาม EN 61010-1 และ EN 60950-1

– การรับรองแพ็คเกจ DW ทั้งหมดเสร็จสมบูรณ์การรับรองแพ็คเกจ DWW เสร็จสมบูรณ์ตาม UL, VDE, TUV และที่วางแผนไว้สำหรับ CSA และ CQC

แอพพลิเคชั่น

• ระบบอัตโนมัติอุตสาหกรรม

• การควบคุมมอเตอร์

• เพาเวอร์ซัพพลาย

• อินเวอร์เตอร์พลังงานแสงอาทิตย์

• อุปกรณ์ทางการแพทย์

• รถยนต์ไฟฟ้าไฮบริด

คำอธิบาย

อุปกรณ์ ISO7842x เป็นเครื่องแยกสัญญาณดิจิตอลสี่ช่องประสิทธิภาพสูงที่มีแรงดันไฟฟ้าแยก 8000-VPKอุปกรณ์นี้ได้รับการรับรองการแยกเพิ่มเติมตาม VDE, CSA, CQC และ TUVIsolator ให้ภูมิคุ้มกันแม่เหล็กไฟฟ้าสูงและการปล่อยมลพิษต่ำเมื่อใช้พลังงานต่ำ ในขณะที่แยก I/O ดิจิตอล CMOS หรือ LVCMOSช่องแยกแต่ละช่องมีบัฟเฟอร์อินพุตและเอาต์พุตลอจิกที่แยกจากกันโดยฉนวนกั้นซิลิคอนไดออกไซด์ (SiO2 )อุปกรณ์นี้มาพร้อมกับพินเปิดใช้งานที่สามารถใช้เพื่อให้เอาต์พุตที่เกี่ยวข้องมีอิมพีแดนซ์สูงสำหรับแอพพลิเคชั่นการขับขี่แบบมัลติมาสเตอร์และเพื่อลดการใช้พลังงานอุปกรณ์ ISO7842 มีสองช่องทิศทางไปข้างหน้าและสองทิศทางย้อนกลับหากกำลังไฟเข้าหรือสัญญาณหายไป เอาต์พุตเริ่มต้นจะสูงสำหรับอุปกรณ์ ISO7842 และต่ำสำหรับอุปกรณ์ ISO7842Fดูส่วนโหมดการทำงานของอุปกรณ์สำหรับรายละเอียดเพิ่มเติมเมื่อใช้ร่วมกับอุปกรณ์จ่ายไฟแบบแยก อุปกรณ์นี้จะช่วยป้องกันกระแสสัญญาณรบกวนบนบัสข้อมูลหรือวงจรอื่นๆ ไม่ให้เข้าสู่กราวด์ภายในเครื่อง และรบกวนหรือทำลายวงจรที่มีความละเอียดอ่อนด้วยการออกแบบชิปที่เป็นนวัตกรรมใหม่และเทคนิคเลย์เอาต์ ความเข้ากันได้ทางแม่เหล็กไฟฟ้าของอุปกรณ์ ISO7842 ได้รับการปรับปรุงอย่างมากเพื่อให้ปฏิบัติตาม ESD, EFT, ไฟกระชาก และการปล่อยมลพิษในระดับระบบได้ง่ายขึ้นอุปกรณ์ ISO7842 มีจำหน่ายในแพ็คเกจ SOIC ลำตัวกว้าง (DW) 16 พิน และแพ็คเกจลำตัวกว้างพิเศษ (DWW)

ต้นฉบับ

บริษัทของเรารับประกันว่าผลิตภัณฑ์แต่ละชุดมาจากโรงงานดั้งเดิม และสามารถจัดทำฉลากต้นฉบับและรายงานจากหน่วยงานทดสอบระดับมืออาชีพได้

ราคา

เรามีช่องทางการเสนอราคาที่หลากหลายและลงนามในสัญญาการสั่งซื้อหลังจากการเจรจา

ธุรกรรม

หลังจากการสื่อสารและข้อตกลง เราจะแนะนำคุณเพื่อจัดเตรียมการชำระเงิน

รอบการจัดส่ง

จัดส่งในวันเดียวกัน โดยทั่วไป 5-12 วันทำการ อาจล่าช้าเล็กน้อยระหว่างการแพร่ระบาด เราจะติดตามกระบวนการทั้งหมด

ขนส่ง

เราจะเลือกโหมดการขนส่งที่เหมาะสมตามประเทศของคุณ

บรรจุภัณฑ์

หลังจากสื่อสารกับคุณ เราจะเลือกวิธีการบรรจุหีบห่อที่เหมาะสมตามน้ำหนักของสินค้าเพื่อให้แน่ใจว่ามีการจัดส่งสินค้าอย่างปลอดภัย
