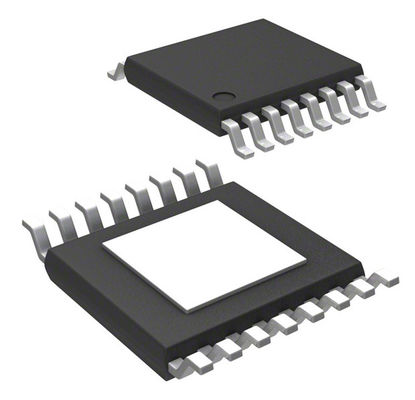

2 เอาต์พุต TPS7B7702QPWPRQ1 IC ตัวควบคุมแรงดันไฟฟ้าเชิงเส้น 300mA 16-HTSSOP

TPS7B7702QPWPRQ1 ไอซีควบคุมแรงดันไฟฟ้าเชิงเส้น 2 เอาต์พุต 300mA 16-HTSSOP

คุณสมบัติ

• ผ่านการรับรองสำหรับการใช้งานด้านยานยนต์

• ผ่านการรับรอง AEC-Q100 ด้วยผลลัพธ์ดังต่อไปนี้:

– อุณหภูมิอุปกรณ์ เกรด 1: –40°C ถึง 125°C ช่วงอุณหภูมิการทำงานโดยรอบ

– การจำแนกประเภทอุปกรณ์ HBM ESD 2

– อุปกรณ์ CDM การจำแนกประเภท ESD C4B

• LDO ช่องทางเดียวและสองช่องทางพร้อมความรู้สึกปัจจุบันและขีด จำกัด กระแสที่ปรับได้

• ช่วงแรงดันอินพุตกว้าง 4.5-V ถึง 40-V, โหลดดัมพ์ 45-V

• โหมดสวิตช์ไฟเมื่อผูก FB กับ GND

• แรงดันขาออกที่ปรับได้ 1.5-V ถึง 20-V

• กระแสเอาต์พุตสูงสุด 300 mA ต่อช่องสัญญาณ

• ขีด จำกัด กระแสที่ปรับได้ด้วยตัวต้านทานภายนอก

• ความรู้สึกปัจจุบันที่มีความแม่นยำสูงในการตรวจจับสภาวะเปิดของเสาอากาศที่กระแสไฟต่ำโดยไม่ต้องมีการสอบเทียบเพิ่มเติม

• อัตราการปฏิเสธการจ่ายไฟสูง: โดยทั่วไป 73 dB ที่ 100 Hz

• การป้องกันการกลับขั้วในตัว ลดลงถึง –40 V และไม่จำเป็นต้องใช้ไดโอดภายนอก

• แรงดันตกคร่อมสูงสุด 500 มิลลิโวลต์ที่โหลด 100 มิลลิแอมป์

• เสถียรด้วยตัวเก็บประจุเอาท์พุตในช่วง 2.2-µF ถึง 100-µF (ESR 1 mΩ ถึง 5 Ω)

• การป้องกันและการวินิจฉัยแบบบูรณาการ – การปิดระบบด้วยความร้อน – การปิดแรงดันต่ำ (UVLO) – การป้องกันการลัดวงจร – การป้องกันขั้วแบตเตอรี่ย้อนกลับ – การป้องกันกระแสย้อนกลับ – การป้องกันกระแสไฟขาออกต่อแบตเตอรี่ – แคลมป์โหลดอุปนัยเอาต์พุต – ความรู้สึกปัจจุบันแบบมัลติเพล็กซ์ระหว่างแชนเนลและอุปกรณ์ - ความสามารถในการแยกแยะข้อบกพร่องทั้งหมดด้วยความรู้สึกปัจจุบัน

• แพ็คเกจ HTSSOP PowerPAD™ 16 พิน

แอพพลิเคชั่น

• อุปกรณ์จ่ายไฟเสาอากาศแบบแอคทีฟระบบอินโฟเทนเมนท์

• พาวเวอร์ซัพพลายของกล้องมองภาพรอบทิศทาง

• สวิตช์ไฟด้านสูงสำหรับการใช้งานกระแสไฟฟ้าขนาดเล็ก

คำอธิบาย

อุปกรณ์ในตระกูล TPS7B770x-Q1 มีตัวควบคุมแรงดันไฟฟ้าต่ำ (LDO) แบบเดี่ยวและแบบคู่พร้อมการตรวจจับกระแสไฟฟ้า ซึ่งออกแบบมาเพื่อใช้งานกับช่วงแรงดันไฟฟ้าอินพุตที่กว้างตั้งแต่ 4.5 V ถึง 40 V (การป้องกันการถ่ายโอนข้อมูลโหลด 45-V ).อุปกรณ์เหล่านี้จ่ายไฟให้กับเครื่องขยายสัญญาณรบกวนต่ำของเสาอากาศที่ใช้งานอยู่ผ่านสายโคแอ็กซ์ที่มีกระแส 300 mA ต่อช่องสัญญาณแต่ละช่องยังมีแรงดันเอาต์พุตที่ปรับได้ตั้งแต่ 1.5 V ถึง 20 V อุปกรณ์เหล่านี้ให้การวินิจฉัยผ่านความรู้สึกปัจจุบันและพินข้อผิดพลาดในการตรวจสอบกระแสโหลด วงจรตรวจจับกระแสด้านสูงจะให้เอาต์พุตอะนาล็อกตามสัดส่วนกับกระแสโหลดที่ตรวจจับได้การรับรู้กระแสไฟฟ้าที่แม่นยำช่วยให้สามารถตรวจจับสภาวะเปิด ปกติ และไฟฟ้าลัดวงจรได้โดยไม่จำเป็นต้องปรับเทียบเพิ่มเติมการรับรู้ปัจจุบันสามารถมัลติเพล็กซ์ระหว่างช่องสัญญาณและอุปกรณ์เพื่อประหยัดทรัพยากรตัวแปลงแอนะล็อกเป็นดิจิทัล (ADC)แต่ละแชนเนลยังใช้ขีดจำกัดกระแสที่ปรับได้ด้วยตัวต้านทานภายนอกไดโอดแบบกลับขั้วในตัวช่วยลดความจำเป็นในการใช้ไดโอดภายนอกอุปกรณ์เหล่านี้มีคุณสมบัติการปิดระบบระบายความร้อนมาตรฐาน การป้องกันไฟลัดวงจรที่เอาต์พุต และการป้องกันกระแสไฟย้อนกลับแต่ละช่องมีการป้องกันแคลมป์เหนี่ยวนำภายในที่เอาต์พุตระหว่างการปิดสวิตช์แบบเหนี่ยวนำอุปกรณ์เหล่านี้ทำงานในช่วงอุณหภูมิแวดล้อม –40°C ถึง +125°C

ต้นฉบับ

บริษัทของเรารับประกันว่าผลิตภัณฑ์แต่ละชุดมาจากโรงงานดั้งเดิม และสามารถจัดทำฉลากต้นฉบับและรายงานจากหน่วยงานทดสอบระดับมืออาชีพได้

ราคา

เรามีช่องทางการเสนอราคาที่หลากหลายและลงนามในสัญญาการสั่งซื้อหลังจากการเจรจา

ธุรกรรม

หลังจากการสื่อสารและข้อตกลง เราจะแนะนำคุณเพื่อจัดเตรียมการชำระเงิน

รอบการจัดส่ง

จัดส่งในวันเดียวกัน โดยทั่วไป 5-12 วันทำการ อาจล่าช้าเล็กน้อยระหว่างการแพร่ระบาด เราจะติดตามกระบวนการทั้งหมด

ขนส่ง

เราจะเลือกโหมดการขนส่งที่เหมาะสมตามประเทศของคุณ

บรรจุภัณฑ์

หลังจากสื่อสารกับคุณ เราจะเลือกวิธีการบรรจุหีบห่อที่เหมาะสมตามน้ำหนักของสินค้าเพื่อให้แน่ใจว่ามีการจัดส่งสินค้าอย่างปลอดภัย
