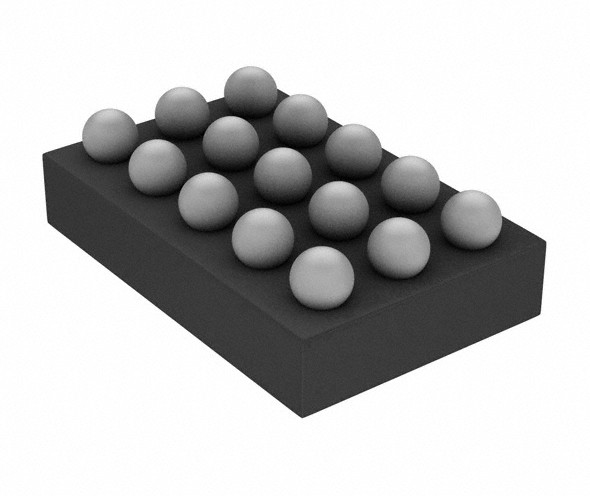

NX20P5090UKAZ วงจรรวม IC N Channel สวิตช์ไฟ IC 5A 15-WLCSP

NX20P5090UKAZ สวิตช์/ไดรเวอร์ 1:1 N-Channel 5A 15-WLCSP (2.56x1.54)

NX20P5090 เป็นสวิตช์ไฟทิศทางเดียว 5 A ขั้นสูงสำหรับ USB PDวงจรป้องกันแรงดันไฟเกิน วงจรป้องกันกระแสย้อนกลับ และวงจรป้องกันอุณหภูมิเกินออกแบบมาเพื่อแยกขั้วสวิตช์ไฟโดยอัตโนมัติเมื่อเกิดข้อผิดพลาดทั้งพิน VBUS และ VINT มีความทนทานต่อ 29 V ในโหมดปิดเครื่องสามารถใช้ชิป NX20P5090 สองตัวพร้อมกันเพื่อรองรับอินพุตพลังงานคู่ที่เชื่อมต่อกับวงจรชาร์จเดียวกัน อุปกรณ์มีค่าเริ่มต้นที่ 23 V เกินเกณฑ์การป้องกันแรงดันไฟฟ้า และเกณฑ์ OVP สามารถปรับได้โดยใช้ตัวแบ่งตัวต้านทานภายนอกบนขา OVLOเวลา de-bounce 15 ms จะถูกปรับใช้ทุกครั้งก่อนเปิดอุปกรณ์ ตามด้วยการสตาร์ทแบบนุ่มนวลเพื่อจำกัดกระแสที่ไหลเข้าออกแบบมาสำหรับการทำงานตั้งแต่ 2.5 V ถึง 20 V ใช้ในแอพพลิเคชั่นควบคุมพลังงาน USB PD เพื่อให้การป้องกันที่จำเป็นและเพิ่มความน่าเชื่อถือของระบบNX20P5090 มีให้ในแพ็คเกจ WLCSP ขนาดเล็ก 15 ชิ้น 2.56 x 1.54 x 0.555 มม.

คุณสมบัติและคุณประโยชน์

 ช่วงแรงดันไฟฟ้ากว้างตั้งแต่ 2.5 V ถึง 20 V

 ISW สูงสุด 5 A กระแสต่อเนื่อง

 ความอดทน 29 V บนทั้งพิน VBUS และ VINT

 30 มโอห์ม(ทั่วไป) ความต้านทาน ON ต่ำ

 VBUS ที่ปรับได้ผ่านการป้องกันแรงดันไฟฟ้า

 ระบบควบคุมอัตราการไหลในตัวสำหรับขีดจำกัดกระแสไหลเข้า

 การป้องกันกระแสย้อนกลับสองระดับตลอดเวลา

 วงจรป้องกัน

 การป้องกันอุณหภูมิเกิน

 การป้องกันแรงดันไฟเกิน

 การล็อกเอาท์ภายใต้แรงดันไฟฟ้า

 การป้องกันกระแสย้อนกลับ

 การป้องกันไฟกระชาก:

 IEC61000-4-5 เกิน ±90 V บน VBUS โดยไม่มีตัวเก็บประจุ

 IEC61000-4-5 เกิน ±100 V บน VBUS ด้วยตัวเก็บประจุ 22 uF

 การป้องกัน ESD

 IEC61000-4-2 การคายประจุของหน้าสัมผัสเกิน 8 kV บน VBUS

 HBM ANSI/ESDA/JEDEC JS-001 คลาส 2 เกิน 2 kV

 มาตรฐาน CDM AEC Q100-01 (JESD22-C101E)

 ระบุตั้งแต่ -40 C ถึง +85 C

แอพพลิเคชั่น

 สมาร์ทโฟนและฟีเจอร์โฟน

 แท็บเล็ต อีบุ๊ค

 สมุดบันทึก
