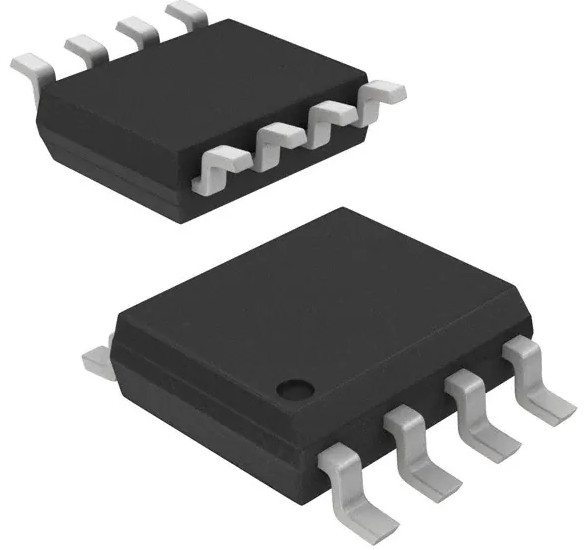

ISL6843IBZ-T ชิปวงจรรวม 2MHz Flyback Buck Boost Converter
| สถานที่กำเนิด | สหรัฐอเมริกา |
|---|---|
| ชื่อแบรนด์ | Renesas Electronics America Inc |
| ได้รับการรับรอง | RoHS |
| หมายเลขรุ่น | ISL6843IBZ-T |
| จำนวนสั่งซื้อขั้นต่ำ | 2500 |
| ราคา | negotiations |
| รายละเอียดการบรรจุ | รอก |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 2500 |
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| ชื่อผลิตภัณฑ์ | ISL6843IBZ-T | การกำหนดค่าเอาต์พุต | บวก ความสามารถในการแยกตัว |
|---|---|---|---|
| แรงดัน - แหล่งจ่าย (Vcc/Vdd) | 9V~16V | ความถี่ - การสลับ | สูงสุด 2MHz |
| การทำงาน | สเต็ปอัพ สเต็ปอัพ/สเต็ปดาวน์ | บรรจุภัณฑ์ / กล่อง | 8-SOIC (0.154", ความกว้าง 3.90 มม.) |
| แสงสูง | ISL6843IBZ-T ชิปวงจรรวม,ชิปวงจรรวม 2MHz,ISL6843IBZ-T Flyback Buck Boost Converter |
||
รายละเอียดสินค้า
ISL6843IBZ-T Boost ตัวควบคุม Flyback การแยกตัวบวกที่มีความสามารถเอาท์พุท IC คอนโทรลเลอร์ DC-DC Step-Up
ตระกูล ISL6840, ISL6841, ISL6842, ISL6843 และ ISL6844 (ISL684x) ของตัวควบคุมโหมดปัจจุบันที่ปรับความถี่ได้, พลังงานต่ำ, Pulse-Width Modulating (PWM) ได้รับการออกแบบมาสำหรับการใช้งานการแปลงพลังงานที่หลากหลาย รวมถึงบูสต์ ฟลายแบ็ค และเอาท์พุตแยก การกำหนดค่าการควบคุมโหมดกระแสไฟสูงสุดจะจัดการกับกระแสไฟชั่วคราวได้อย่างมีประสิทธิภาพและให้การป้องกันกระแสไฟเกินในตัว
การออกแบบ BiCMOS ขั้นสูงนี้เข้ากันได้กับพินกับคอนโทรลเลอร์ตระกูล 384x มาตรฐานอุตสาหกรรมและให้ประสิทธิภาพที่ดีขึ้นอย่างมากคุณลักษณะต่างๆ ได้แก่ กระแสการทำงานต่ำ กระแสเริ่มต้น 60µA ความถี่ในการทำงานที่ปรับได้เป็น 2MHz และความสามารถของไดรฟ์กระแสไฟสูงสุดที่สูงพร้อมเวลาขึ้นและลง 20ns
คุณสมบัติ
• ไดรเวอร์เกท MOSFET 1A
• กระแสไฟเริ่มต้น 60µA สูงสุด 100µA
• 25ns รับรู้กระแสหน่วงการแพร่กระจายไปยังเอาท์พุท
• ตอบสนองชั่วคราวอย่างรวดเร็วด้วยการควบคุมโหมดกระแสไฟสูงสุด
• ปรับสลับความถี่เป็น 2MHz
• เวลาขึ้นและลง 20ns พร้อมโหลดเอาต์พุต 1nF
• กระแสไฟปล่อยประจุของตัวเก็บประจุไทมมิ่งแบบตัดทอนเพื่อการควบคุมเวลาตาย/รอบการทำงานสูงสุดที่แม่นยำ
• แอมพลิฟายเออร์ข้อผิดพลาดแบนด์วิธสูง
• การอ้างอิงแรงดันไฟฟ้าที่พิกัดความเผื่อแน่นเหนือสาย โหลด และอุณหภูมิ
• เกณฑ์จำกัดกระแสที่ยอมรับได้แน่น
• ปราศจาก Pb (ตามมาตรฐาน RoHS)
แอพพลิเคชั่น
• พลังงานโทรคมนาคมและดาต้าคอม
• พลังงานสถานีฐานไร้สาย
• พลังงานไฟล์เซิร์ฟเวอร์
• ระบบไฟฟ้าอุตสาหกรรม
• อุปกรณ์จ่ายไฟสำหรับพีซี
• เร็กกูเลเตอร์บั๊กและฟลายแบ็คแบบแยก
• เพิ่มตัวควบคุม
ข้อมูลจำเพาะของ ISL6843IBZ-T
|
ผศ
|
Renesas Electronics อเมริกาอิงค์
|
|
ประเภทเอาต์พุต
|
ไดรเวอร์ทรานซิสเตอร์
|
|
การทำงาน
|
สเต็ปอัพ สเต็ปอัพ/สเต็ปดาวน์
|
|
การกำหนดค่าเอาต์พุต
|
บวก ความสามารถในการแยกตัว
|
|
โทโพโลยี
|
บูสต์, ฟลายแบ็ค
|
|
จำนวนเอาต์พุต
|
1
|
|
เฟสเอาต์พุต
|
1
|
|
แรงดัน - แหล่งจ่าย (Vcc/Vdd)
|
9V~16V
|
|
ความถี่ - การสลับ
|
สูงสุด 2MHz
|
|
รอบหน้าที่ (สูงสุด)
|
96%
|
|
วงจรเรียงกระแสแบบซิงโครนัส
|
ใช่
|
|
ซิงค์นาฬิกา
|
ไม่
|
|
คุณสมบัติการควบคุม
|
ขีดจำกัดปัจจุบัน, การควบคุมความถี่
|
|
อุณหภูมิในการทำงาน
|
-40°C ~ 105°C (TA)
|
|
ประเภทการติดตั้ง
|
พื้นผิวติด
|
|
บรรจุภัณฑ์ / กล่อง
|
8-SOIC (0.154", ความกว้าง 3.90 มม.)
|
|
แพ็คเกจอุปกรณ์ซัพพลายเออร์
|
8-SOIC
|
ต้นฉบับ
บริษัทของเรารับประกันว่าผลิตภัณฑ์แต่ละชุดมาจากโรงงานดั้งเดิม และสามารถจัดทำฉลากต้นฉบับและรายงานจากหน่วยงานทดสอบระดับมืออาชีพได้
ราคา
เรามีช่องทางการเสนอราคาที่หลากหลายและลงนามในสัญญาการสั่งซื้อหลังจากการเจรจา
ธุรกรรม
หลังจากการสื่อสารและข้อตกลง เราจะแนะนำคุณเพื่อจัดเตรียมการชำระเงิน
รอบการจัดส่ง
จัดส่งในวันเดียวกัน โดยทั่วไป 5-12 วันทำการ อาจล่าช้าเล็กน้อยระหว่างการแพร่ระบาด เราจะติดตามกระบวนการทั้งหมด
ขนส่ง
เราจะเลือกโหมดการขนส่งที่เหมาะสมตามประเทศของคุณ
บรรจุภัณฑ์
หลังจากสื่อสารกับคุณ เราจะเลือกวิธีการบรรจุหีบห่อที่เหมาะสมตามน้ำหนักของสินค้าเพื่อให้แน่ใจว่ามีการจัดส่งสินค้าอย่างปลอดภัย
