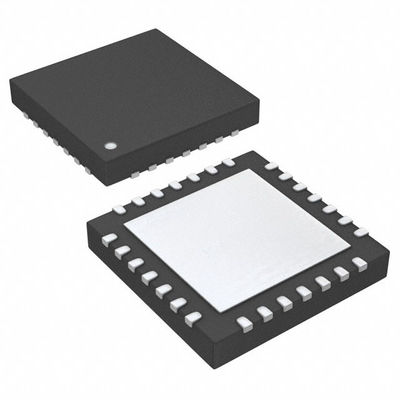

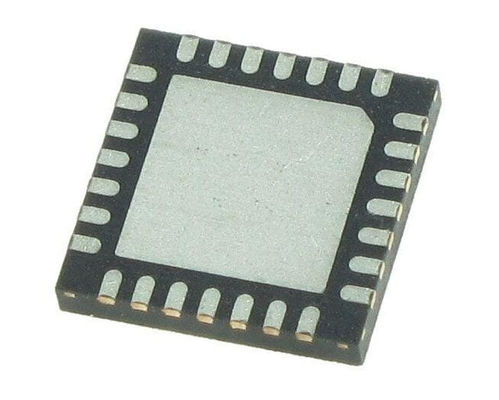

PIC24FJ64GA002T-I/ML PIC® 24F ไมโครคอนโทรลเลอร์ IC 16-บิต 32MHz 64KB แฟลช 28-QFN

PIC24FJ64GA002T-I/ML PIC® 24F ไมโครคอนโทรลเลอร์ IC 16-บิต 32MHz 64KB FLASH 28-QFN (6x6)

ซีพียูประสิทธิภาพสูง

• ดัดแปลงสถาปัตยกรรมฮาร์วาร์ด

• การทำงานสูงสุด 16 MIPS @ 32 MHz

• ออสซิลเลเตอร์ภายใน 8 MHz พร้อมตัวเลือก 4x PLL และตัวเลือกการหารหลายตัว

• ตัวคูณฮาร์ดแวร์รอบเดียว 17 บิตคูณ 17 บิต

• ตัวแบ่งฮาร์ดแวร์ 32 บิตโดย 16 บิต

• 16-Bit x 16-Bit Working Register Array

• สถาปัตยกรรมชุดคำสั่งที่ปรับให้เหมาะสมกับคอมไพเลอร์ C:

- 76 คำแนะนำพื้นฐาน

- โหมดการกำหนดที่อยู่แบบยืดหยุ่น

• สองหน่วยการสร้างที่อยู่ (AGUs) สำหรับการแยกอ่านและเขียนที่อยู่ของหน่วยความจำข้อมูล

คุณสมบัติพิเศษของไมโครคอนโทรลเลอร์

• ช่วงแรงดันใช้งาน 2.0V ถึง 3.6V

• อินพุตความอดทน 5.5V (พินดิจิทัลเท่านั้น)

• แหล่งจ่ายกระแสไฟสูง (18 mA/18 mA) บนพิน I/O ทั้งหมด

• หน่วยความจำโปรแกรมแฟลช:

- 10,000 ลบ/เขียน

- การเก็บรักษาข้อมูลขั้นต่ำ 20 ปี

• โหมดการจัดการพลังงาน:

- โหมดสลีป, ว่าง, เคลิ้ม และโหมดนาฬิกาสำรอง

- กระแสไฟในการทำงาน: 650 A/MIPS โดยทั่วไปที่ 2.0V

- กระแสสลีป: 150 nA โดยทั่วไปที่ 2.0V

• การทำงานของนาฬิกาที่ไม่ปลอดภัย (FSCM):

- ตรวจจับความล้มเหลวของสัญญาณนาฬิกาและสลับไปยังออสซิลเลเตอร์ RC แบบใช้พลังงานต่ำบนชิป

• บนชิป ตัวควบคุม 2.5V พร้อมโหมดติดตาม

• รีเซ็ตการเปิดเครื่อง (POR), ตัวตั้งเวลาเปิดเครื่อง (PWRT) และตัวตั้งเวลาเริ่มต้นของออสซิลเลเตอร์ (OST)

• ตัวจับเวลา Watchdog ที่ยืดหยุ่น (WDT) พร้อมออสซิลเลเตอร์ RC พลังงานต่ำบนชิปเพื่อการทำงานที่เชื่อถือได้

• In-Circuit Serial Programming™ (ICSP™) และ In-Circuit Debug (ICD) ผ่าน 2 พิน

• รองรับการสแกนขอบเขต JTAG

คุณสมบัติอะนาล็อก

• ตัวแปลงอนาล็อกเป็นดิจิตอล 10 บิต สูงสุด 13 แชนเนล:

- อัตราการแปลง 500 ksps

- การแปลงสามารถใช้ได้ระหว่างโหมดสลีปและไม่ได้ใช้งาน

• ตัวเปรียบเทียบแบบอะนาล็อกคู่พร้อมการกำหนดค่าอินพุต/เอาต์พุตที่ตั้งโปรแกรมได้

คุณสมบัติอุปกรณ์ต่อพ่วง

• เลือกพินอุปกรณ์ต่อพ่วง (PPS):

- อนุญาตการแมป I/O อิสระของอุปกรณ์ต่อพ่วงจำนวนมาก

- พินที่มีอยู่สูงสุด 26 พิน (อุปกรณ์ 44 พิน)

- การตรวจสอบความสมบูรณ์ของฮาร์ดแวร์อย่างต่อเนื่องและอินเตอร์ล็อคด้านความปลอดภัยป้องกันการเปลี่ยนแปลงการกำหนดค่าโดยไม่ได้ตั้งใจ

• พอร์ตมาสเตอร์/สเลฟแบบขนาน 8 บิต (PMP/PSP):

- การกำหนดที่อยู่แบบมัลติเพล็กซ์สูงสุด 16 บิตพร้อมพินที่อยู่เฉพาะสูงสุด 11 พินบนอุปกรณ์ 44 พิน

- ขั้วที่ตั้งโปรแกรมได้บนสายควบคุม

• นาฬิกา/ปฏิทินตามเวลาจริงของฮาร์ดแวร์ (RTCC):

- มีฟังก์ชั่นนาฬิกา ปฏิทิน และนาฬิกาปลุก

• การตรวจสอบความซ้ำซ้อนแบบตั้งโปรแกรมได้ (CRC)

• โมดูล SPI แบบ 3 สาย/4 สาย 2 โมดูล (รองรับโหมดเฟรม 4 โหมด) พร้อมบัฟเฟอร์ FIFO 8 ระดับ

• สองโมดูล I2C™ รองรับโหมด Multi-Master/Slave และ 7-Bit/10-Bit Addressing

• สองโมดูล UART:

- รองรับ RS-485, RS-232 และ LIN/J2602

- ตัวเข้ารหัส/ตัวถอดรหัสฮาร์ดแวร์บนชิปสำหรับ IrDA®

- ปลุกอัตโนมัติในบิตเริ่มต้น

- ตรวจจับบอดอัตโนมัติ

- บัฟเฟอร์ FIFO ลึก 4 ระดับ

• ตัวจับเวลา/ตัวนับ 16 บิต 5 ตัวพร้อม Prescaler ที่ตั้งโปรแกรมได้

• อินพุตแคปเจอร์ 16 บิตห้าช่อง

• เอาต์พุตเปรียบเทียบ/PWM 16 บิตห้าช่อง

• เอาต์พุต Open-Drain ที่กำหนดค่าได้บนพิน I/O ดิจิทัล

• แหล่งสัญญาณขัดจังหวะภายนอกสูงสุด 3 แหล่ง

รีเซ็ตไดอะแกรมบล็อกระบบ

ข้อมูลจำเพาะของ PIC24FJ64GA002T-I/ML

ต้นฉบับ

บริษัทของเรารับประกันว่าผลิตภัณฑ์แต่ละชุดมาจากโรงงานดั้งเดิม และสามารถจัดทำฉลากต้นฉบับและรายงานจากหน่วยงานทดสอบระดับมืออาชีพได้

ราคา

เรามีช่องทางการเสนอราคาที่หลากหลายและลงนามในสัญญาการสั่งซื้อหลังจากการเจรจา

ธุรกรรม

หลังจากการสื่อสารและข้อตกลง เราจะแนะนำคุณเพื่อจัดเตรียมการชำระเงิน

รอบการจัดส่ง

จัดส่งในวันเดียวกัน โดยทั่วไป 5-12 วันทำการ อาจล่าช้าเล็กน้อยระหว่างการแพร่ระบาด เราจะติดตามกระบวนการทั้งหมด

ขนส่ง

เราจะเลือกโหมดการขนส่งที่เหมาะสมตามประเทศของคุณ

บรรจุภัณฑ์

หลังจากสื่อสารกับคุณ เราจะเลือกวิธีการบรรจุหีบห่อที่เหมาะสมตามน้ำหนักของสินค้าเพื่อให้แน่ใจว่ามีการจัดส่งสินค้าอย่างปลอดภัย
