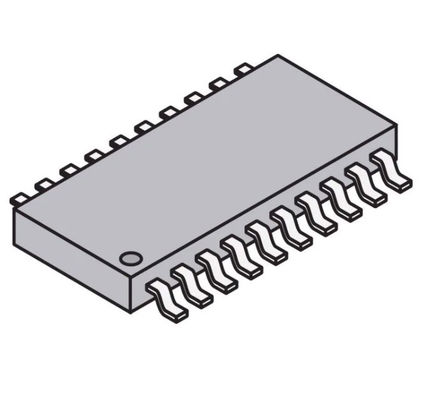

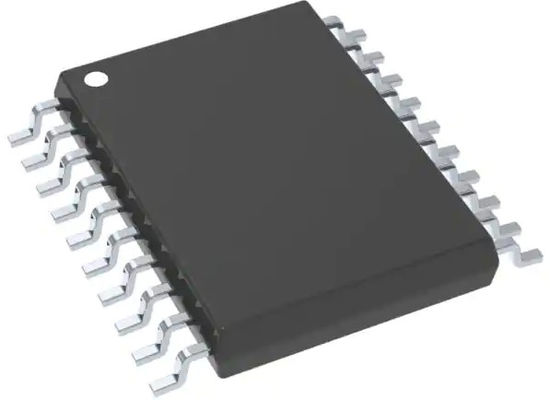

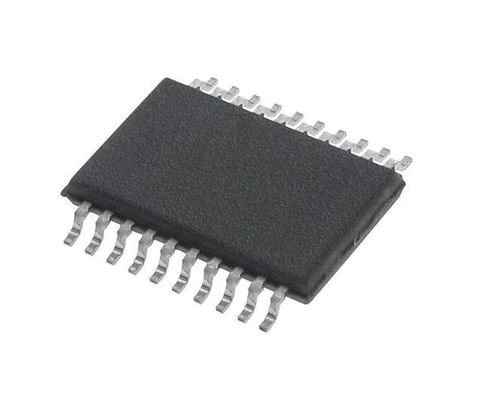

PIC16F690T-I/SS PIC 16F ไมโครคอนโทรลเลอร์ IC 8-Bit 20MHz 7KB FLASH 20-SSOP

PIC16F690T-I/SS PIC 16F ไมโครคอนโทรลเลอร์ IC 8-Bit 20MHz 7KB (4K X 14) FLASH 20-SSOP

CPU RISC ประสิทธิภาพสูง

• เพียง 35 คำแนะนำในการเรียนรู้:

- คำแนะนำรอบเดียวทั้งหมดยกเว้นสาขา

• ความเร็วในการทำงาน:

- DC - อินพุตออสซิลเลเตอร์ / นาฬิกา 20 MHz

- รอบคำสั่ง DC – 200 ns

• ความสามารถในการขัดจังหวะ

• กองฮาร์ดแวร์ลึก 8 ระดับ

• โหมดการระบุที่อยู่โดยตรง ทางอ้อม และสัมพัทธ์

ไมโครคอนโทรลเลอร์พิเศษคุณสมบัติ

• ออสซิลเลเตอร์ภายในที่แม่นยำ:

- โรงงานปรับเทียบเป็น ± 1%

- ซอฟต์แวร์เลือกช่วงความถี่ 8 MHz ถึง 32 kHz

- ซอฟต์แวร์ที่ปรับแต่งได้

- โหมดเริ่มต้นความเร็วสองระดับ

- Crystal ล้มเหลวในการตรวจจับสำหรับแอปพลิเคชันที่สำคัญ

- การสลับโหมดนาฬิการะหว่างการทำงานเพื่อการประหยัดพลังงาน

• โหมดสลีปประหยัดพลังงาน

• ช่วงแรงดันไฟฟ้าที่ใช้งานได้กว้าง (2.0V-5.5V)

• อุตสาหกรรมและช่วงอุณหภูมิขยาย

• รีเซ็ตการเปิดเครื่อง (POR)

• ตัวตั้งเวลาเปิดเครื่อง (PWRTE) และตัวตั้งเวลาเปิดเครื่องออสซิลเลเตอร์ (OST)

• รีเซ็ตบราวน์เอาต์ (BOR) พร้อมตัวเลือกการควบคุมซอฟต์แวร์

• ปรับปรุงตัวจับเวลา Watchdog กระแสต่ำ (WDT) พร้อมออสซิลเลเตอร์บนชิป (เลือกซอฟต์แวร์ได้เล็กน้อย 268 วินาทีพร้อมพรีสเกลเลอร์เต็ม) พร้อมเปิดใช้งานซอฟต์แวร์

• มัลติเพล็กซ์มาสเตอร์เคลียร์/พินอินพุท

• การป้องกันรหัสที่ตั้งโปรแกรมได้

• แฟลช/เซลล์ EEPROM ความทนทานสูง:

- ความทนทานต่อการเขียนแฟลช 100,000 ครั้ง

- ความอดทนเขียน EEPROM 1,000,000

- การเก็บรักษาแฟลช/ข้อมูล EEPROM: > 40 ปี

• โมดูล USART ที่ได้รับการปรับปรุง:

- รองรับ RS-485, RS-232 และ LIN 2.0

- ตรวจจับบอดอัตโนมัติ

- ปลุกอัตโนมัติเมื่อเริ่มคุณสมบัติพลังงานต่ำบิต

• กระแสสแตนด์บาย: - 50 nA @ 2.0V ทั่วไป

• กระแสไฟที่ใช้งาน:

- 11μA @ 32 kHz, 2.0V, ทั่วไป

- 220μA @ 4 MHz, 2.0V, ทั่วไป

• ตัวจับเวลา Watchdog ปัจจุบัน:

- <1μA @ 2.0V ทั่วไป

คุณสมบัติอุปกรณ์ต่อพ่วง

• 17 I/O Pins และ 1 Input-Only Pins:

- แหล่งกระแสไฟสูง/ซิงก์สำหรับไดรฟ์ LED โดยตรง

- พิน Interrupt-on-Change

- pull-ups ที่อ่อนแอแบบตั้งโปรแกรมได้

- การปลุกพลังงานต่ำเป็นพิเศษ (ULPWU)

• โมดูลตัวเปรียบเทียบแอนะล็อกพร้อม:

- ตัวเปรียบเทียบแบบอะนาล็อกสองตัว

- โมดูลอ้างอิงแรงดันไฟฟ้าบนชิป (CVREF) ที่ตั้งโปรแกรมได้ (% ของ VDD)

- อินพุตและเอาต์พุตตัวเปรียบเทียบสามารถเข้าถึงได้จากภายนอก

- โหมดสลัก SR

- สลักไทเมอร์ 1 เกทซิงค์

- แก้ไข 0.6V VREF

• ตัวแปลง A/D:

- ความละเอียด 10 บิตและ 12 ช่องสัญญาณ

• Timer0: 8-Bit Timer/Counter พร้อม 8-Bit Prescaler ที่ตั้งโปรแกรมได้

• ปรับปรุง Timer1:

- ตัวจับเวลา/ตัวนับ 16 บิตพร้อมพรีสเกลเลอร์

- ประตู Timer1 ภายนอก (เปิดใช้งานการนับ)

- ตัวเลือกในการใช้ OSC1 และ OSC2 ในโหมด LP เป็นออสซิลเลเตอร์ Timer1 หากเลือกโหมด INTOSC

• Timer2: 8-Bit Timer/Counter พร้อม 8-Bit Period Register, Prescaler และ Postscaler

• ปรับปรุงการจับภาพ เปรียบเทียบ โมดูล PWM+:

- การจับภาพ 16 บิต ความละเอียดสูงสุด 12.5 ns

- เปรียบเทียบ ความละเอียดสูงสุด 200 ns

- PWM 10 บิตพร้อมช่องสัญญาณออก 1, 2 หรือ 4 ช่อง, โปรแกรม "dead time", ความถี่สูงสุด 20 kHz

- การควบคุมพวงมาลัยเอาท์พุต PWM

• พอร์ตอนุกรมแบบซิงโครนัส (SSP):

- โหมด SPI (มาสเตอร์และทาส)

• I2C™ (โหมดมาสเตอร์/สเลฟ):

- มาสก์ที่อยู่ I2C™

• In-Circuit Serial ProgrammingTM (ICSPTM) ผ่านสองพิน

ข้อมูลจำเพาะของ PIC16F690T-I/SS

ต้นฉบับ

บริษัทของเรารับประกันว่าผลิตภัณฑ์แต่ละชุดมาจากโรงงานดั้งเดิม และสามารถจัดทำฉลากต้นฉบับและรายงานจากหน่วยงานทดสอบระดับมืออาชีพได้

ราคา

เรามีช่องทางการเสนอราคาที่หลากหลายและลงนามในสัญญาการสั่งซื้อหลังจากการเจรจา

ธุรกรรม

หลังจากการสื่อสารและข้อตกลง เราจะแนะนำคุณเพื่อจัดเตรียมการชำระเงิน

รอบการจัดส่ง

จัดส่งในวันเดียวกัน โดยทั่วไป 5-12 วันทำการ อาจล่าช้าเล็กน้อยระหว่างการแพร่ระบาด เราจะติดตามกระบวนการทั้งหมด

ขนส่ง

เราจะเลือกโหมดการขนส่งที่เหมาะสมตามประเทศของคุณ

บรรจุภัณฑ์

หลังจากสื่อสารกับคุณ เราจะเลือกวิธีการบรรจุหีบห่อที่เหมาะสมตามน้ำหนักของสินค้าเพื่อให้แน่ใจว่ามีการจัดส่งสินค้าอย่างปลอดภัย
