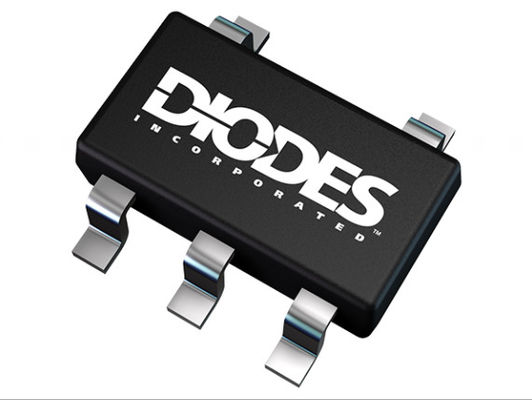

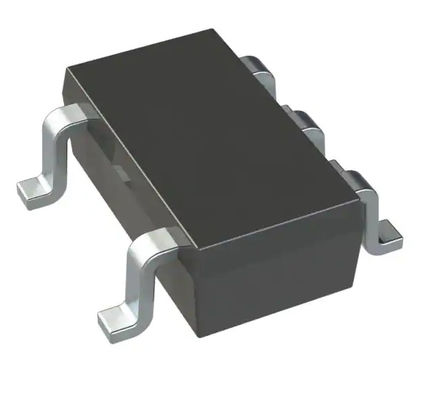

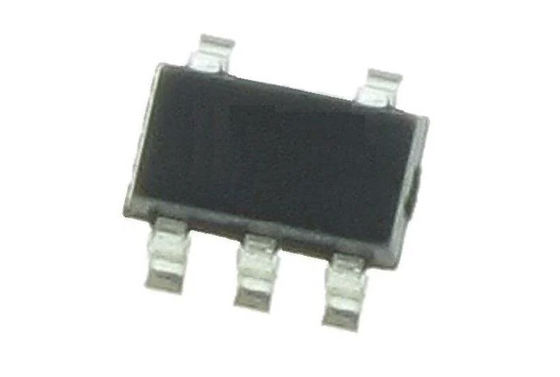

AP7370-50W5-7 IC ตัวควบคุมแรงดันไฟฟ้าเชิงเส้นบวกคงที่ 1 เอาต์พุต 300mA SOT-25
| สถานที่กำเนิด | เรา |
|---|---|
| ชื่อแบรนด์ | Diodes Incorporated |
| ได้รับการรับรอง | RoHS |
| หมายเลขรุ่น | AP7370-50W5-7 |
| จำนวนสั่งซื้อขั้นต่ำ | 3000 |
| ราคา | negotiate |
| รายละเอียดการบรรจุ | ตัดเทป (CT) |
| เวลาการส่งมอบ | 5-8 วันทำการ |
| เงื่อนไขการชำระเงิน | ที/ที |
| สามารถในการผลิต | 42000 |
ติดต่อฉันสำหรับตัวอย่างฟรีและคูปอง
วอทส์แอพ:0086 18588475571
วีแชท: 0086 18588475571
สไกป์: sales10@aixton.com
หากคุณมีข้อสงสัย เราพร้อมให้ความช่วยเหลือทางออนไลน์ตลอด 24 ชั่วโมง
xรายละเอียดสินค้า
| แรงดัน - อินพุต (สูงสุด) | 18V | แรงดัน - เอาต์พุต (ต่ำสุด/คงที่) | 5V |
|---|---|---|---|
| แรงดันตกคร่อม (สูงสุด) | 0.55V @ 100mA | กระแส - เอาท์พุต | 300mA |
| ปัจจุบัน - นิ่ง (Iq) | 2.5 µA | กระแส - อุปทาน (สูงสุด) | 300 µA |
รายละเอียดสินค้า
AP7370-50W5-7 IC ตัวควบคุมแรงดันไฟฟ้าเชิงเส้นบวกคงที่ 1 เอาต์พุต 300mA SOT-25
AP7370 ซีรีส์เป็นไอซีควบคุมแรงดันบวก
AP7370 มีคุณลักษณะของช่วงแรงดันอินพุตที่กว้าง ความแม่นยำสูง แรงดันตกคร่อมต่ำ ขีดจำกัดกระแส การป้องกันกระแสย้อนกลับ และกระแสไฟนิ่งต่ำเป็นพิเศษ ซึ่งทำให้เหมาะสำหรับการใช้งานใน USB และอุปกรณ์พกพาต่างๆ และแอพพลิเคชั่นเครื่องมือต่างๆ
IC ประกอบด้วยการอ้างอิงแรงดัน, ตัวขยายข้อผิดพลาด, เครือข่ายตัวต้านทานสำหรับการตั้งค่าแรงดันเอาต์พุต, วงจรจำกัดกระแสสำหรับการป้องกันกระแส และวงจรเปิดใช้งานชิป
AP7370 มีจำหน่ายในเวอร์ชันแรงดันเอาต์พุตคงที่ 1.2V, 1.5V, 1.8V, 2.8V, 3.0V, 3.3V, 3.6V และ 5.0V
AP7370 มีให้เลือกในแพ็คเกจประหยัดพื้นที่ SOT23, SOT25, SOT89 และ U-DFN2020-6 (Type C)
คุณสมบัติ
ช่วงแรงดันอินพุตกว้าง: สูงสุด 18V
แรงดันตกคร่อมต่ำ: VDROP = 500mV @ IOUT = 100mA
กระแสกราวด์ต่ำ
ความแม่นยำของแรงดันเอาต์พุตสูง
เข้ากันได้กับตัวเก็บประจุเซรามิก ESR ต่ำ
การควบคุมแถว/การบรรทุกที่ดีเยี่ยม
ฟังก์ชันปิดระบบความร้อน
การป้องกันกระแสไฟสั้น
การป้องกันกระแสย้อนกลับ
ปราศจากสารตะกั่วทั้งหมดและเป็นไปตาม RoHS อย่างสมบูรณ์ (หมายเหตุ 1 และ 2)
ปราศจากฮาโลเจนและแอนติโมนีอุปกรณ์ “สีเขียว” (หมายเหตุ 3)
แอพพลิเคชั่น
อุปกรณ์ที่ใช้แบตเตอรี่
แล็ปท็อป ปาล์มท็อป คอมพิวเตอร์โน้ตบุ๊ก
อุปกรณ์ข้อมูลแบบพกพา
การวัดแสง
เครื่องชั่งน้ำหนัก
วงจรการใช้งานทั่วไป
ข้อมูลจำเพาะของ AP7370-50W5-7
| หมวดหมู่ | วงจรรวม (ไอซี) การจัดการพลังงาน (PMIC) ตัวควบคุมแรงดันไฟฟ้า - เชิงเส้น |
|
ผศ
|
รวมไดโอด
|
|
สถานะสินค้า
|
คล่องแคล่ว
|
|
การกำหนดค่าเอาต์พุต
|
เชิงบวก
|
|
ประเภทเอาต์พุต
|
แก้ไขแล้ว
|
|
จำนวนหน่วยงานกำกับดูแล
|
1
|
|
แรงดัน - อินพุต (สูงสุด)
|
18V
|
|
แรงดัน - เอาต์พุต (ต่ำสุด/คงที่)
|
5V
|
|
แรงดันตกคร่อม (สูงสุด)
|
0.55V @ 100mA
|
|
กระแส - เอาท์พุต
|
300mA
|
|
ปัจจุบัน - นิ่ง (Iq)
|
2.5 µA
|
|
กระแส - อุปทาน (สูงสุด)
|
300 µA
|
|
คุณสมบัติการป้องกัน
|
กระแสเกิน, อุณหภูมิสูงเกิน, กระแสย้อนกลับ, ลัดวงจร
|
|
อุณหภูมิในการทำงาน
|
-40°C ~ 125°C (TJ)
|
|
ประเภทการติดตั้ง
|
พื้นผิวติด
|
|
บรรจุภัณฑ์ / กล่อง
|
SC-74A, SOT-753
|
